產品介紹

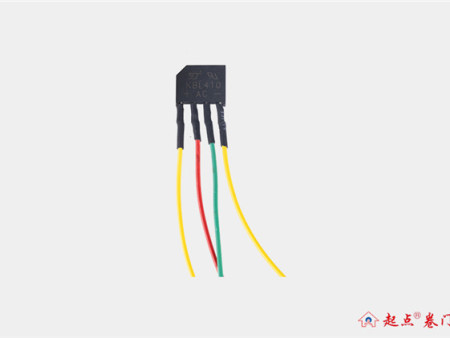

整流器 全波4線 （型號KBL 410）
全波整流器（4線）：扁橋型號KBL410，2黃線接剎車線圈（電阻值為400多歐姆），紅色線和綠色線接交流220V.
電動卷門機的控制線路有區分串聯式和并聯式，其中并聯式又區分半坡整流和全坡整流；另外還有區分2繼電器和4繼電器控制，主要看整流器有幾根連接線，整流器的型號，還要看是1個整流器還是2個相并，把這些提供給我們客服幫您確認型號；與之配套剎車線圈參數有多種，不能交叉使用，對應不同控制線路：使用不同剎車線圈的型號

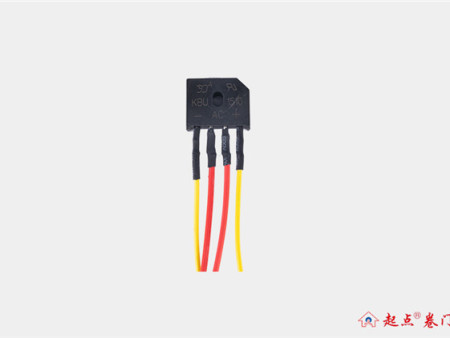

整流器 串聯4線 （型號KBU 1510）
串聯整流器（4線）：扁橋型號KUB1506，2黃線接剎車線圈（電阻值為6歐姆Z左右），白色線一條接馬達繞組公共線（藍色），另一條白色線接馬達的熱保護線。

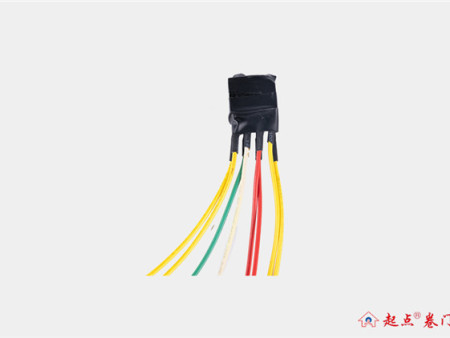

整流器 全波5線 （型號KBL 410 *2個）
全波整流器（5線）：2扁橋型號KBL410相并聯（+與+，-與-相并），2黃線接剎車線圈（電阻值為400多歐姆），2紅色線為公共線接交流220V一端，2黑色線分別接上升，下降.

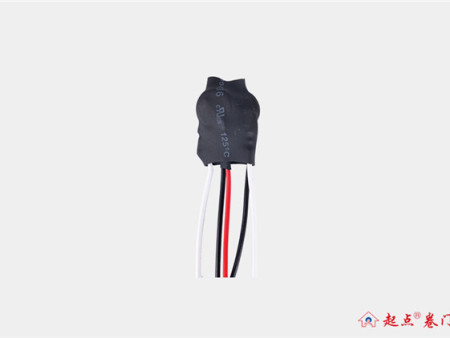

整流器 半波 （3個二極管+2壓敏電阻）
半波整流器（5線）：由3個二極管和2個壓敏電阻組成，2黑色線接剎車線圈（電阻值為100多歐姆），2紅色線為公共線接交流220V一端，2白色線分別接上升，下降.
友情提示：卷門機控制線路和電子元器件在出廠之前都經過嚴格的通電檢查合格，請客戶在使用前先檢測，如果通電后造成的損壞是不能退換的，因為有可能是型號的匹配，或者用戶接線錯誤造成，不是產品質量問題，望周知！
